Grundplatte/Basis der IEA KH/F Schnellspannmontage.
Hochwertige Ausführung aus TS7075 Aluminium. Klemmbacken, Spannschrauben und Spannhebel aus Stahl (QPQ Tenifer oberflächengehärtet)
Auf der KH/F Grundplatte können sämtliche IEA STANAG Ringe (25,4 - 36mm) und Spacer verbaut werden (ohne Vorneigung).
Picatinny-Schiene für STANAG-Montagen (KH/F – G3 / MP5)
Picatinny-Schiene für Montagen mit STANAG-Profil.
Passend für Systeme wie die IEA KH/F Montage sowie Heckler & Koch G3 / MP5 Klemmmontagen
(bitte bei der Bestellung angeben – passende Schrauben werden mitgeliefert).
Eigenschaften
Gefertigt aus hochwertigem TS7075 Aluminium
Robuste und präzise Ausführung
Schwarz eloxiert
Offset Spacer für IEA KH/F und KH/S Montagen (70 mm)
Der neue Offset Spacer für IEA KH/F und KH/S Montagen ermöglicht es, Zieloptiken um ca. 70 mm nach vorne zu versetzen.
Eigenschaften
Versetzt die Optik um ca. 70 mm nach vorne
Ideal für AR-15 Systeme, um den Augenabstand zu erhöhen, ohne die Grundmontage auf den Handschutz verschieben zu müssen
Dank STANAG-Profil kompatibel mit allen IEA Ringen, Vorneigungsplatten sowie KH/S und KH/F Grundplatten
Gefertigt aus hochfestem TS7075 Aluminium
Lieferumfang
Offset Spacer
Schraubensatz (zur individuellen Anpassung / Kürzung)
⚠ Hinweis:
Es wird nur der Spacer geliefert – die auf den Bildern gezeigten Montagen und Ringe sind nicht Bestandteil des Lieferumfangs
Abbildungen zeigen teilweise aufpreispflichtiges Zubehör
Die neue KH/S Skeleton Montage - bewährte Technik im modernen Gewand
Wir haben unsere KH/S Montage optisch aufgewertet und leichter gemacht.
Alle bekannten Merkmale, wie der Seitensupport und die vielfältigen Ausstattungsoptionen bleiben weiterhin erhalten.
Die neue Grundplatte ist weiterhin mit allen Vorneigungsplatten und Ringen kompatibel.
Eigenschaften IEA-KH/S (Support)
- Winkelplatte zur Erzielung eines Vorneigungswinkel von 10, 20, 25, 30, 35 MOA bzw. Sondermaßen
- Supportverstellung der Winkelplatte zur optimalen Ausnutzung der Seitenverstellung des ZF
- Umrüstoption auf verschiedene Vorneigungswinkel nur durch Austausch der Winkelplatte
- Umrüstoption auf verschiedene Ringdurchmesser nur durch Austausch der Ringe
- Bauhöhenanpassung mittels Spacer ohne Demontage der am ZF befestigten Ringe
Optische Höhr über Pic. Schiene ergibt sich aus: Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser
Standardisiertes Achsmaß für US Geräte/Waffen - 39mm; NSV 80/1000 - 48mm; NSV 600 - 33mm; IRV 600/900 - 30mm
Eigenschaften IEA-KH/F
- Montagebasis aus einem Stück gefräßt für optimale Steifigkeit
- Hochfeste Werkstoffe für den Einsatz im professionellen Dauergebrauch
- Schnelle Auf- und Abnahme bei höchster Wiederholgenauigkeit
- Basisschnittstelle nach Stanag 2324 zur direkten Befestigung von optischen Geräten mit Stanag-Aufnahme
- Spacer (Zwischeneinlagen) zur Anpassung der Bauhöhen für Zusatzgeräte wie NSV etc.
Schnellspannhebel mit Nachstelloption zur Anpassung an Picatinny-Schienen mit Maßtoleranzen
Optische Höhe über Pic. Schiene ergibt sich aus: Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser
Standardisiertes Achsmaß für US Geräte/Waffen - 39m; NSV 80/1000 - 48mm; NSV 600 - 33mm; IRV 600/900 - 30mm
KH-F D25,4
Durchmesser
1/2 D
Ringhöhe (Sockel)
Basishöhe
Gesamthöhe
25,4
12,7
6
9,2
27,9
Picatinnymontage
KH-F 25,4/6
25,4
12,7
7,3
9,2
29,2
Picatinnymontage
KH-F 25,4/7,3
25,4
12,7
10
9,2
31,9
Picatinnymontage
KH-F 25,4/10
25,4
12,7
15
9,2
36,9
Picatinnymontage
KH-F 25,4/15
KH-F D30
Durchmesser
1/2 D
Ringhöhe (Sockel)
Basishöhe
Gesamthöhe
30
15
6
9,2
30,2
Picatinnymontage
KH-F 30/6
30
15
7,3
9,2
31,5
Picatinnymontage
KH-F 30/7,3
30
15
10
9,2
34,2
Picatinnymontage
KH-F 30/10
30
15
15
9,2
39,2
Picatinnymontage
KH-F 30/15
KH-F D34
Durchmesser
1/2 D
Ringhöhe (Sockel)
Basishöhe
Gesamthöhe
34
17
6
9,2
32,2
Picatinnymontage
KH-F 34/6
34
17
7,3
9,2
33,5
Picatinnymontage
KH-F 34/7,3
34
17
10
9,2
36,5
Picatinnymontage
KH-F 34/10
34
17
15
9,2
41,2
Picatinnymontage
KH-F 34/15

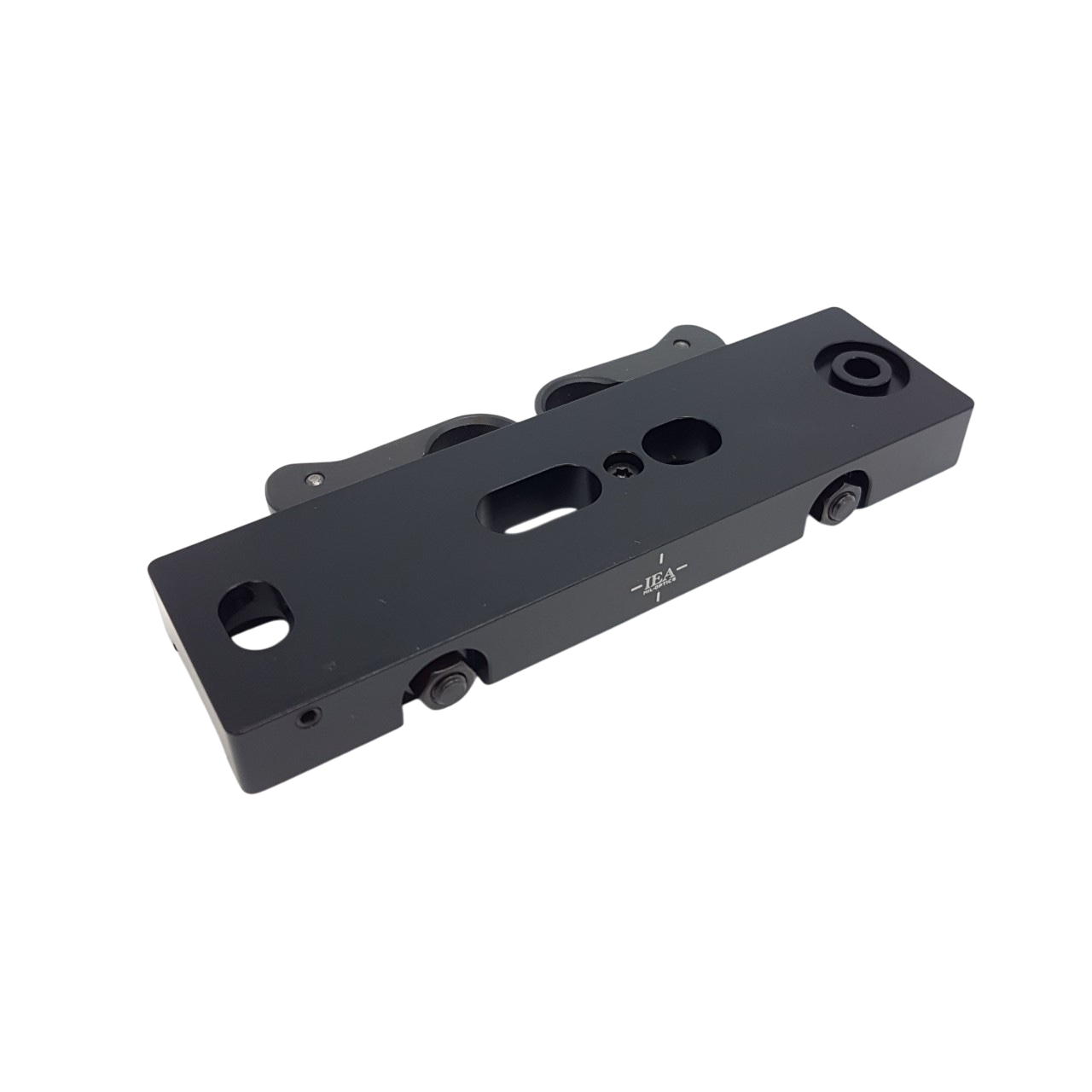

Grundplatte/Basis der IEA KH/S Schnellspannmontage mit Seitensupport.
Hochwertige Ausführung aus TS7075 Aluminium. Klemmbacken, Spannschrauben und Spannhebel aus Stahl (QPQ Tenifer oberflächengehärtet)
Die KH/S Montage kann beliebig über Vorneigungsplatten bis 60MOA vorgeneigt werden.
Die Vorneigungsplatte verfügt über das bekannte STANAG Profil und kann somit sämtliche IEA Montageringe sowie Spacer aufnehmen.
Der Seitensuppoert ermöglicht einen Ausgleich von evtl. auftretendem Versatz zwischen Laufseele und Picatinnyschiene.
Die extrem stabile Montage ist besonders für schwere Zielfernrohre auf großkalibrigen Long Range Waffen geeignet.
