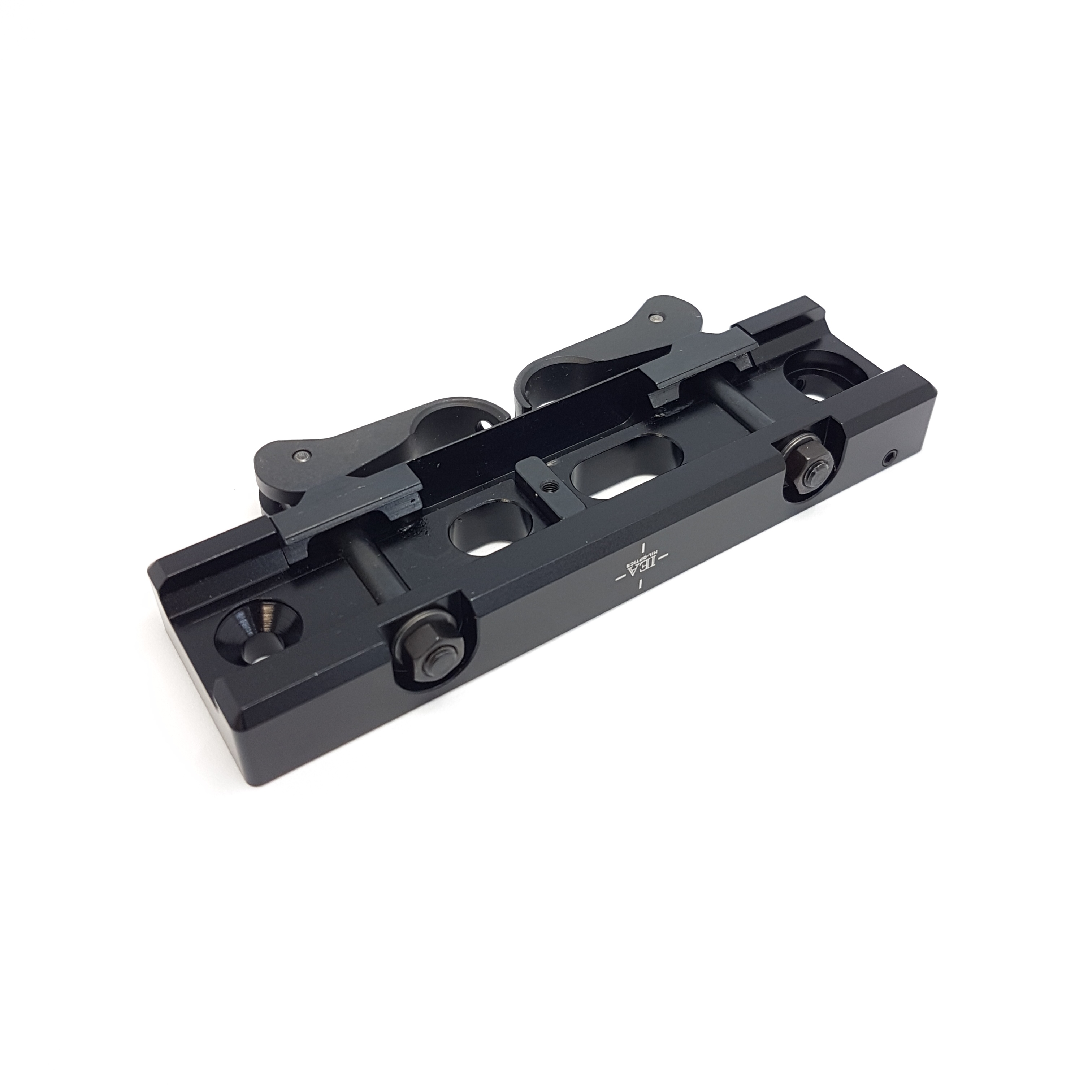

Basis Schnellspannmontage KH/S (Seitensupport)

Eigenschaften IEA-KH/S (Support) -          Winkelplatte zur Erzielung eines Vorneigungswinkel von 10, 20, 25, 30, 35 MOA bzw. Sondermaßen -          Supportverstellung der Winkelplatte zur optimalen Ausnutzung der Seitenverstellung des ZF -          Umrüstoption auf verschiedene Vorneigungswinkel nur durch Austausch der Winkelplatte -          Umrüstoption auf verschiedene Ringdurchmesser nur durch Austausch der Ringe -          Bauhöhenanpassung mittels Spacer ohne Demontage der am ZF befestigten Ringe Optische Höhr über Pic. Schiene ergibt sich aus:  Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser Standardisiertes Achsmaß für US Geräte/Waffen - 39mm; NSV 80/1000 - 48mm; NSV 600 - 33mm; IRV 600/900 - 30mm Eigenschaften IEA-KH/F -            Montagebasis aus einem Stück gefräßt für optimale Steifigkeit -          Hochfeste Werkstoffe für den Einsatz im professionellen Dauergebrauch -          Schnelle Auf- und Abnahme bei höchster Wiederholgenauigkeit -          Basisschnittstelle nach Stanag 2324 zur direkten Befestigung von optischen Geräten mit Stanag-Aufnahme -          Spacer (Zwischeneinlagen) zur Anpassung der Bauhöhen für Zusatzgeräte wie NSV etc. Schnellspannhebel mit Nachstelloption zur Anpassung an Picatinny-Schienen mit Maßtoleranzen  Optische Höhe über Pic. Schiene ergibt sich aus: Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser  Standardisiertes Achsmaß für US Geräte/Waffen - 39m; NSV 80/1000 - 48mm; NSV 600 - 33mm; IRV 600/900 - 30mm KH-F D25,4               Durchmesser 1/2 D Ringhöhe (Sockel) Basishöhe   Gesamthöhe     25,4 12,7 6 9,2   27,9 Picatinnymontage KH-F 25,4/6 25,4 12,7 7,3 9,2   29,2 Picatinnymontage KH-F 25,4/7,3 25,4 12,7 10 9,2   31,9 Picatinnymontage KH-F 25,4/10 25,4 12,7 15 9,2   36,9 Picatinnymontage KH-F 25,4/15                 KH-F D30               Durchmesser 1/2 D Ringhöhe (Sockel) Basishöhe   Gesamthöhe     30 15 6 9,2   30,2 Picatinnymontage KH-F 30/6 30 15 7,3 9,2   31,5 Picatinnymontage KH-F 30/7,3 30 15 10 9,2   34,2 Picatinnymontage KH-F 30/10 30 15 15 9,2   39,2 Picatinnymontage KH-F 30/15                 KH-F D34               Durchmesser 1/2 D Ringhöhe (Sockel) Basishöhe   Gesamthöhe     34 17 6 9,2   32,2 Picatinnymontage KH-F 34/6 34 17 7,3 9,2   33,5 Picatinnymontage KH-F 34/7,3 34 17 10 9,2   36,5 Picatinnymontage KH-F 34/10 34 17 15 9,2   41,2 Picatinnymontage KH-F 34/15
