Basis Schnellspannmont. KH/S Skeleton

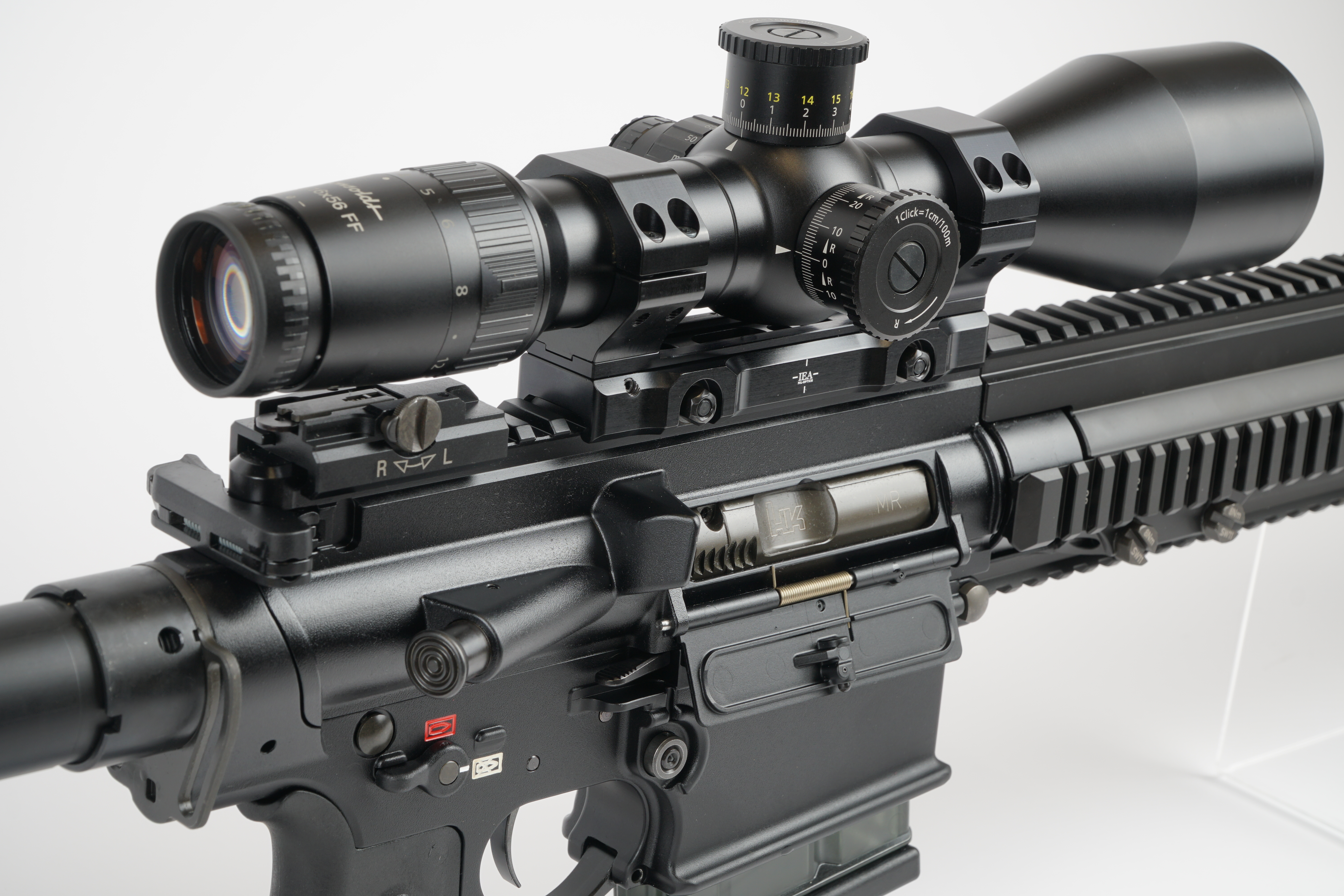

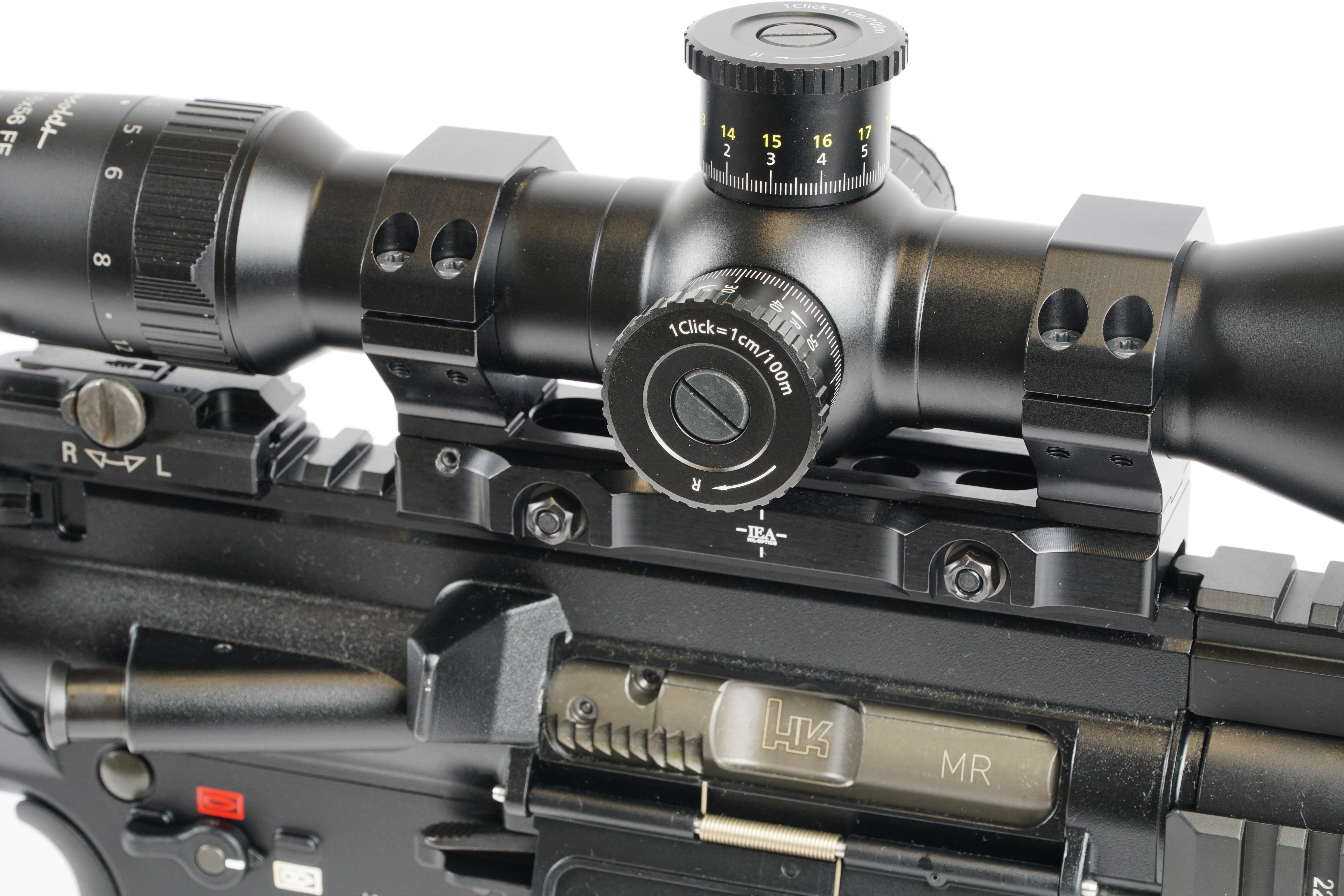

Mit der neuen KH/S Skeleton Montage wurde die bewährte IEA-Montagetechnik optisch modernisiert und gleichzeitig im Gewicht optimiert.
Alle bekannten Eigenschaften wie der Seitensupport sowie die vielfältigen Ausstattungs- und Anpassungsmöglichkeiten bleiben vollständig erhalten. Die neue Grundplatte ist weiterhin mit sämtlichen Vorneigungsplatten und Ringen kompatibel.
Eigenschaften IEA-KH/S (Support)
• Winkelplatten zur Erzeugung von Vorneigungswinkeln in:
- 10 MOA
- 20 MOA
- 25 MOA
- 30 MOA
- 35 MOA
- Sondermaßen auf Anfrage
• Seitliche Supportverstellung der Winkelplatte zur optimalen Nutzung der Seitenverstellung des Zielfernrohrs
• Umrüstung auf verschiedene Vorneigungswinkel durch einfachen Austausch der Winkelplatte
• Umrüstung auf unterschiedliche Ringdurchmesser durch Austausch der Ringe
• Bauhöhenanpassung mittels Spacer ohne Demontage der am Zielfernrohr befestigten Ringe
Optische Höhe über Picatinny-Schiene
Die optische Höhe ergibt sich aus:
Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser
Standardisierte Achsmaße
• US Geräte/Waffen: 39 mm
• NSV 80/1000: 48 mm
• NSV 600: 33 mm
• IRV 600/900: 30 mm
Eigenschaften IEA-KH/F

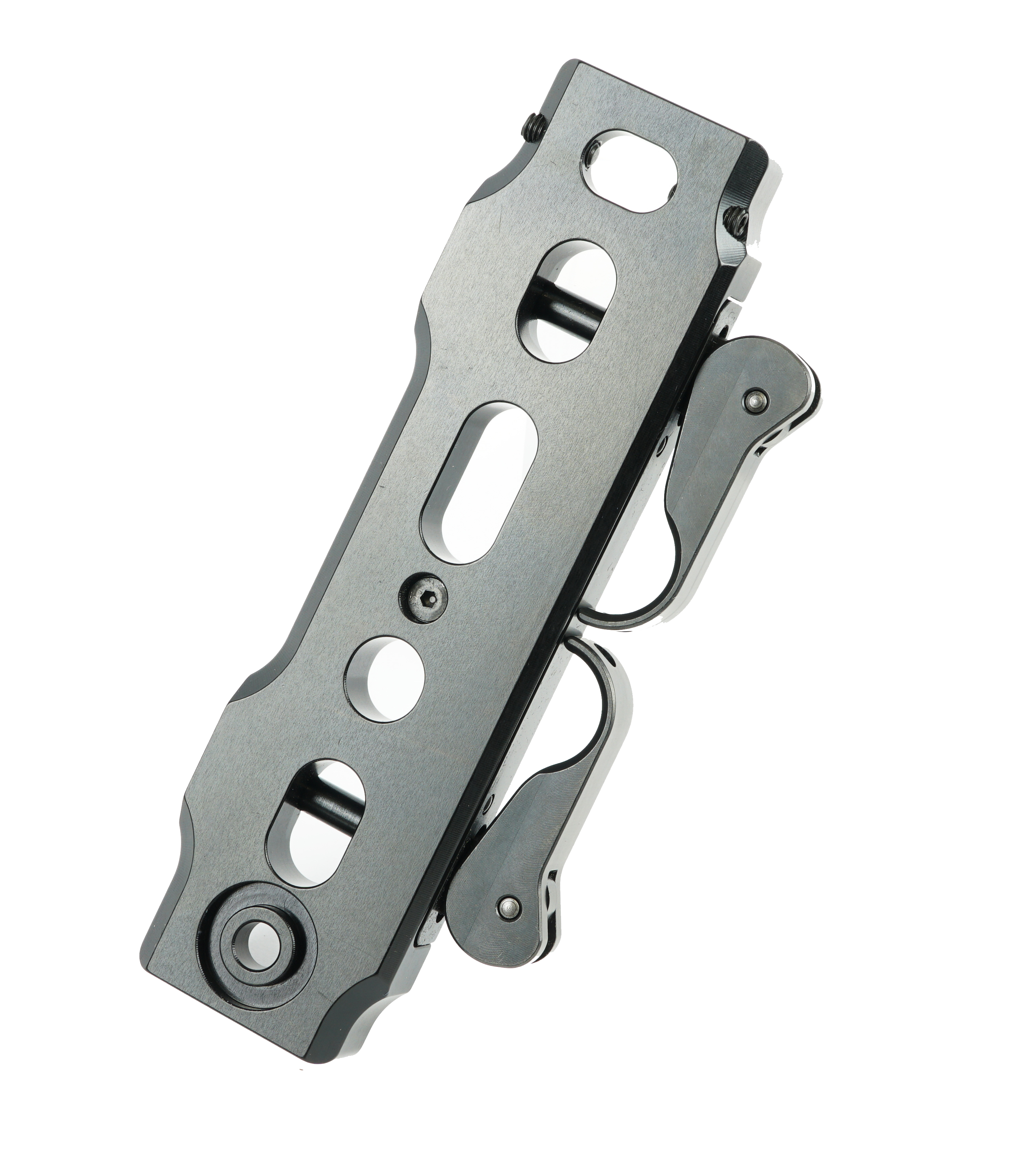

• Montagebasis aus einem Stück gefräst für maximale Steifigkeit
• Hochfeste Werkstoffe für den professionellen Dauergebrauch
• Schnelle Auf- und Abnahme bei höchster Wiederholgenauigkeit
• Basisschnittstelle nach STANAG 2324 zur direkten Aufnahme optischer Geräte mit STANAG-Schnittstelle
• Spacer zur Anpassung der Bauhöhe für Zusatzgeräte wie NSV-Systeme
• Schnellspannhebel mit Nachstelloption zur Anpassung an Picatinny-Schienen mit Maßtoleranzen
Optische Höhe über Picatinny-Schiene
Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser
Standardisierte Achsmaße
• US Geräte/Waffen: 39 mm
• NSV 80/1000: 48 mm
• NSV 600: 33 mm
• IRV 600/900: 30 mm
KH-F D25,4
| Modell | Durchmesser | 1/2 D | Ringhöhe | Basishöhe | Gesamthöhe |
|---|---|---|---|---|---|
| KH-F 25,4/6 | 25,4 mm | 12,7 mm | 6 mm | 9,2 mm | 27,9 mm |
| KH-F 25,4/7,3 | 25,4 mm | 12,7 mm | 7,3 mm | 9,2 mm | 29,2 mm |
| KH-F 25,4/10 | 25,4 mm | 12,7 mm | 10 mm | 9,2 mm | 31,9 mm |
| KH-F 25,4/15 | 25,4 mm | 12,7 mm | 15 mm | 9,2 mm | 36,9 mm |
KH-F D30
| Modell | Durchmesser | 1/2 D | Ringhöhe | Basishöhe | Gesamthöhe |
|---|---|---|---|---|---|
| KH-F 30/6 | 30 mm | 15 mm | 6 mm | 9,2 mm | 30,2 mm |
| KH-F 30/7,3 | 30 mm | 15 mm | 7,3 mm | 9,2 mm | 31,5 mm |
| KH-F 30/10 | 30 mm | 15 mm | 10 mm | 9,2 mm | 34,2 mm |
| KH-F 30/15 | 30 mm | 15 mm | 15 mm | 9,2 mm | 39,2 mm |
KH-F D34
| Modell | Durchmesser | 1/2 D | Ringhöhe | Basishöhe | Gesamthöhe |
|---|---|---|---|---|---|
| KH-F 34/6 | 34 mm | 17 mm | 6 mm | 9,2 mm | 32,2 mm |
| KH-F 34/7,3 | 34 mm | 17 mm | 7,3 mm | 9,2 mm | 33,5 mm |
| KH-F 34/10 | 34 mm | 17 mm | 10 mm | 9,2 mm | 36,5 mm |
| KH-F 34/15 | 34 mm | 17 mm | 15 mm | 9,2 mm | 41,2 mm |
