Montage KH/S

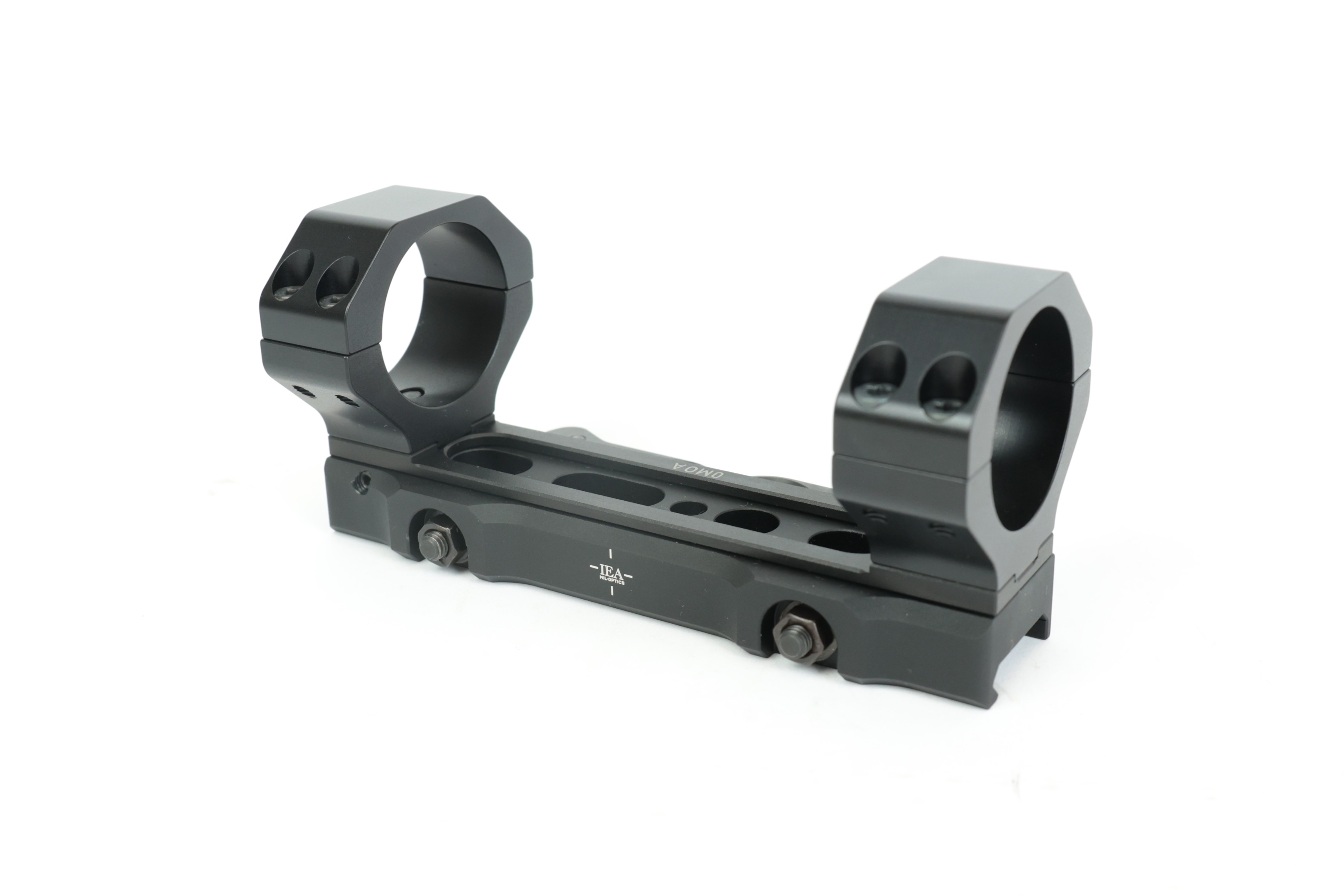

Eigenschaften IEA-KH/S (Support)
- Winkelplatte zur Erzielung eines Vorneigungswinkel von 10, 20, 25, 30, 35 MOA bzw. Sondermaßen
- Supportverstellung der Winkelplatte zur optimalen Ausnutzung der Seitenverstellung des ZF
- Umrüstoption auf verschiedene Vorneigungswinkel nur durch Austausch der Winkelplatte
- Umrüstoption auf verschiedene Ringdurchmesser nur durch Austausch der Ringe
- Bauhöhenanpassung mittels Spacer ohne Demontage der am ZF befestigten Ringe
Optische Höhr über Pic. Schiene ergibt sich aus: Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser
Standardisiertes Achsmaß für US Geräte/Waffen - 39mm; NSV 80/1000 - 48mm; NSV 600 - 33mm; IRV 600/900 - 30mm

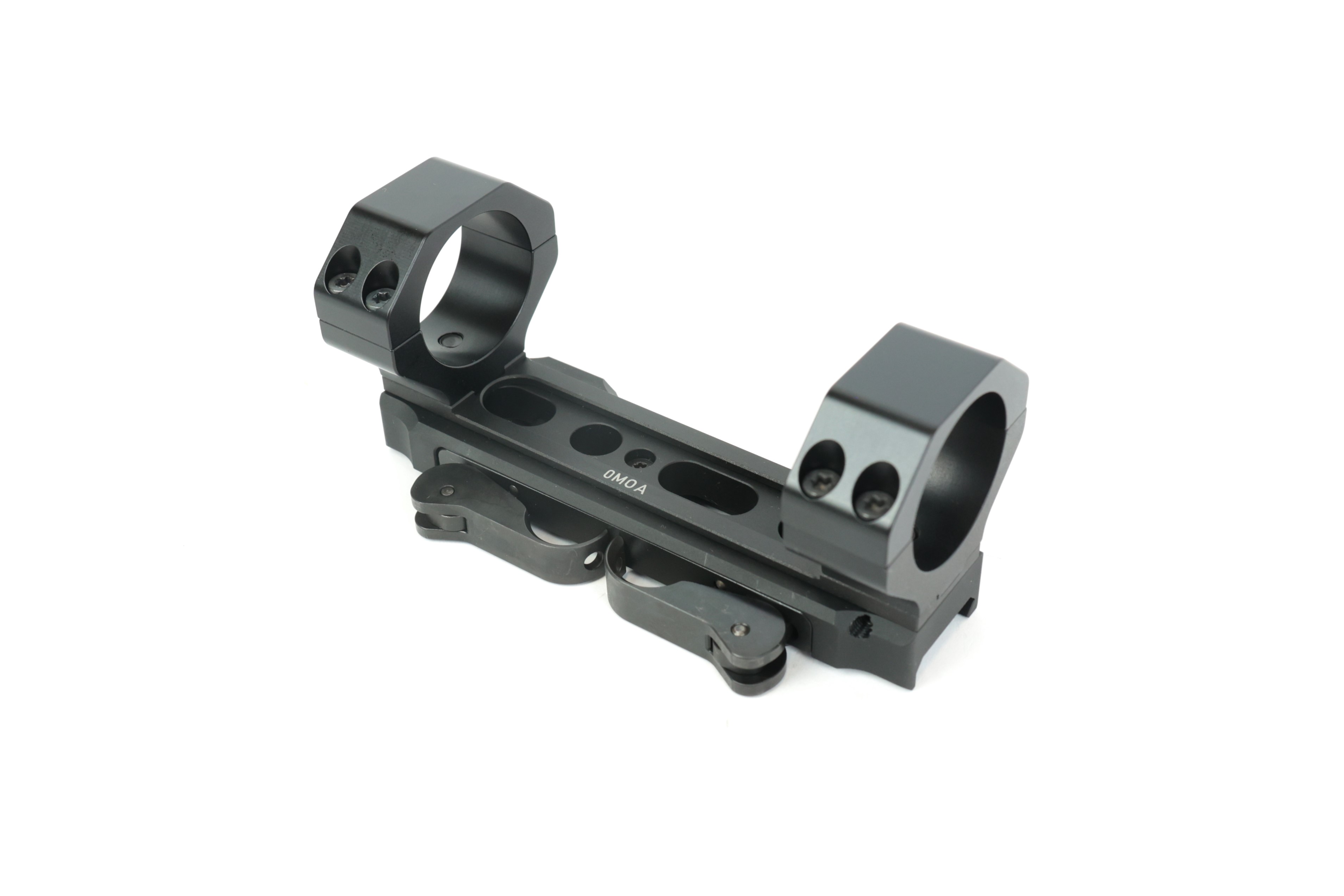

Eigenschaften IEA-KH/F
- Montagebasis aus einem Stück gefräßt für optimale Steifigkeit
- Hochfeste Werkstoffe für den Einsatz im professionellen Dauergebrauch
- Schnelle Auf- und Abnahme bei höchster Wiederholgenauigkeit
- Basisschnittstelle nach Stanag 2324 zur direkten Befestigung von optischen Geräten mit Stanag-Aufnahme
- Spacer (Zwischeneinlagen) zur Anpassung der Bauhöhen für Zusatzgeräte wie NSV etc.

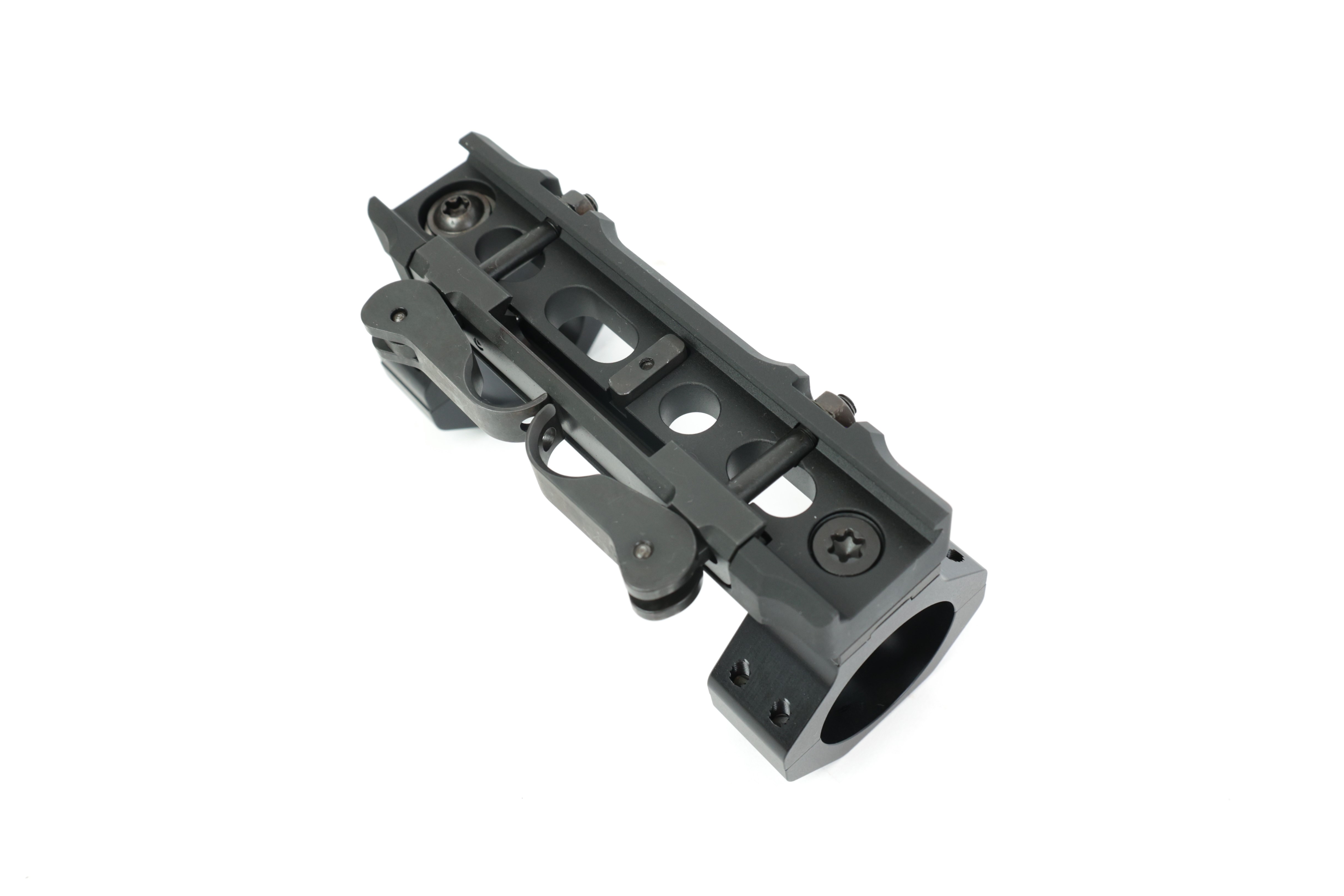

Schnellspannhebel mit Nachstelloption zur Anpassung an Picatinny-Schienen mit Maßtoleranzen
Optische Höhe über Pic. Schiene ergibt sich aus: Basis + Vorneigung + Spacer + Sockelhöhe + halber Ringdurchmesser
Standardisiertes Achsmaß für US Geräte/Waffen - 39m; NSV 80/1000 - 48mm; NSV 600 - 33mm; IRV 600/900 - 30mm
|
KH-F D25,4 |
|
|
|
|
|
|
|
|
Durchmesser |
1/2 D |
Ringhöhe (Sockel) |
Basishöhe |
|
Gesamthöhe |
|
|
|
25,4 |
12,7 |
6 |
9,2 |
|
27,9 |
Picatinnymontage |
KH-F 25,4/6 |
|
25,4 |
12,7 |
7,3 |
9,2 |
|
29,2 |
Picatinnymontage |
KH-F 25,4/7,3 |
|
25,4 |
12,7 |
10 |
9,2 |
|
31,9 |
Picatinnymontage |
KH-F 25,4/10 |
|
25,4 |
12,7 |
15 |
9,2 |
|
36,9 |
Picatinnymontage |
KH-F 25,4/15 |
|
|
|
|
|
|
|
|
|
|
KH-F D30 |
|
|
|
|
|
|
|
|
Durchmesser |
1/2 D |
Ringhöhe (Sockel) |
Basishöhe |
|
Gesamthöhe |
|
|
|
30 |
15 |
6 |
9,2 |
|
30,2 |
Picatinnymontage |
KH-F 30/6 |
|
30 |
15 |
7,3 |
9,2 |
|
31,5 |
Picatinnymontage |
KH-F 30/7,3 |
|
30 |
15 |
10 |
9,2 |
|
34,2 |
Picatinnymontage |
KH-F 30/10 |
|
30 |
15 |
15 |
9,2 |
|
39,2 |
Picatinnymontage |
KH-F 30/15 |
|
|
|
|
|
|
|
|
|
|
KH-F D34 |
|
|
|
|
|
|
|
|
Durchmesser |
1/2 D |
Ringhöhe (Sockel) |
Basishöhe |
|
Gesamthöhe |
|
|
|
34 |
17 |
6 |
9,2 |
|
32,2 |
Picatinnymontage |
KH-F 34/6 |
|
34 |
17 |
7,3 |
9,2 |
|
33,5 |
Picatinnymontage |
KH-F 34/7,3 |
|
34 |
17 |
10 |
9,2 |
|
36,5 |
Picatinnymontage |
KH-F 34/10 |
|
34 |
17 |
15 |
9,2 |
|
41,2 |
Picatinnymontage |
KH-F 34/15 |
